サイレンサーチャンバーの内部の構造について　　　　-ぷらんぷらんさんの情報-
　　

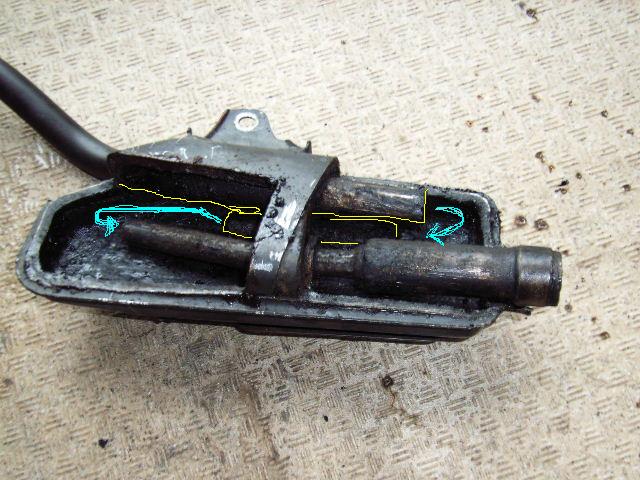

	サイレンサーを切開したので画像をアップしておきます。 左上から排気ガスが入り、中段のパイプを経由してフロント側に流れ、そこからディフューザーを経由して排出されます。 参考資料として頂けると幸いです。

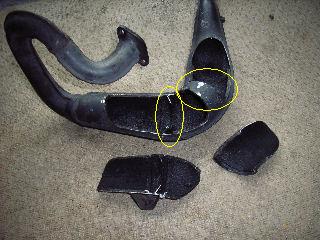

	チャンバーの切開をしたので画像を載せておきます。 丸印内に内壁がセットされていますが、 ＭＴＸ５０Ｒ系でも同じ場所かと思われます。

80Rのものということですが、50Rのものとはほぼ同じ構造だと思いますので、大変参考になりますね。（＾＾）/
